工業過程氣體沼氣-浙江嘉興造紙廠污水處理沼氣發電項目

項目背景

合作背景

項目通過沼氣資源綜合利用項目，充分利用造紙生產產生的有機廢水資源，進行全面科學的整合，生產沼氣并進行沼氣發電，變廢為寶創造經濟效益，同時實現生態系統的良性循環。本污水處理沼氣發電項目日產沼氣約 20000m3，現場發電機組共6 臺，年發電量達 2000萬千瓦時，為環保及節能方面做出了貢獻，同時為企業帶來了巨大的經濟效益，成為景興紙業一個循環經濟綜合利用增長點。

項目介紹

沼氣工程站內流量計量，統計不同時刻的產氣量，反饋發電機組發電的效率。項目現場共采購我司三臺超聲波氣體流量計 BF-3000，其中一臺 BF-3000（DN200）流量計安裝在主管道上,余下兩臺 BF-3000（DN80）安裝在支管路上，兩臺新 16 缸發電機組（1000KW）前端，通過 RS-485 傳輸通信將流量計采集的數據實時傳輸?shù)娇蛻舻闹锌叵到y(tǒng)，供客戶統計不同時刻的產氣量，同時反饋發電機組發電的效率。

產品原型

超聲波氣體流量計BF-3000

（點擊查看產品詳情）

采用行業領先的超聲波氣體傳感技術，用于大中小型沼氣工程站內流量計量，并采集現場壓力和溫度。其獨有的甲烷濃度測量功能，可為沼氣工程站內流量計量、驗收、監督提供優化的測量方案。

產品特性

1、獨有CH4濃度測量功能，實現沼氣流量、成分的同時測量，測量準確度高

2、溫度、壓力補償功能，實現溫度、壓力、沼氣標準流量的測量，并計算累計流量

3、無機械傳動部件，計量部件無磨損，長期使用精度不變，穩定性好

4、采用特制陶瓷超聲波探測器，在高H2S 和水分條件下具有超強耐腐蝕性

5、量程寬，具有低流量測量功能，適應小型沼氣工程供氣具有明顯的“峰谷”特性

主要參數

公稱通徑	DN32	DN50	DN80	DN100	DN125	DN150	DN200	DN250	DN300
測量范圍（m3/h）	3~65	8~160	12~240	20~400	30~600	40~800	80~1600	120~2400	160~3200
精度等級	1.5級
CH4測量	量程：（30~100）%；精度：±5%FS
信號輸出	RS485
防爆等級	ExibllAT4 Gb
防護等級	IP65

*具體參數請以規格書為準，如需獲取更多技術信息，請聯系：027-81628829或info@gasanalyzer.com.cn

項目實施

方案概況

產品型號	數值	測量點
BF-3000(DN200)	1	主管道
BF-3000(DN80)	2	支管路發電機組前端

方案價值

本項目采用我司 BF-3000 系列超聲波氣體流量計進行沼氣工程站內流量計量，對產氣量進行實時監測，為工作人員掌控厭氧發酵產氣效率，反饋發電機組發電效率，提供了重要參考數據

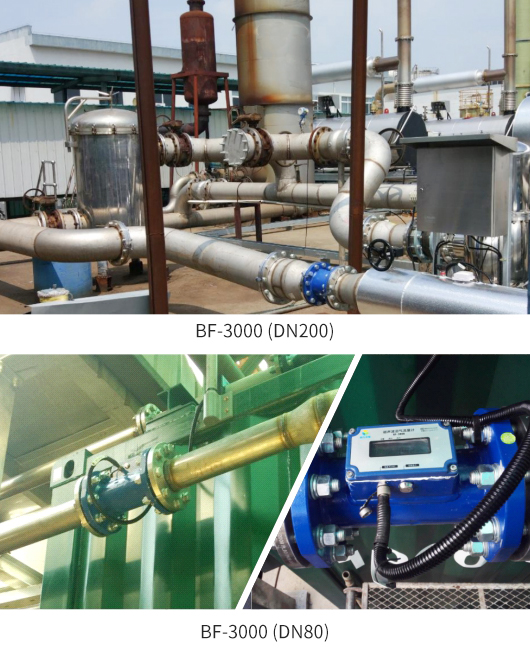

項目現場
