項目背景

合作背景

項目公司經營范圍包括秸稈、糞便綜合利用示范項目的籌建等，擁有廠房面積 5500m2，其中原料儲存庫約 3200m2，有機肥生產車間約 2300m2。

本沼氣工程項目位于山東聊城東阿縣，以玉米秸稈為原料產沼氣，一期項目日純化沼氣10000 方，二期處理量增加至 20000 m3/d。項目主要生產生物燃?xì)猓–NG）401 萬m3/a，有機肥 5 萬 t/a，有機葉面肥 1 萬 t/a，副產液體二氧化碳 4200t/a。

項目介紹

沼氣的主要成分是甲烷（CH4）。通常，沼氣由 50%～80%甲烷（CH4）、20%～40%二氧化碳（CO2）、0%～5%氮?dú)猓∟2）、小于 1%的氫氣（H2）、小于 0.4%的氧氣（O2）與 0.1%～3%硫化氫（H2S）等氣體組成。其特性與天然氣相似，空氣中如含有 8.6～20.8%（按體積計）的沼氣時，就會形成爆炸性的混合氣體。為了能夠安全、可靠地對其進行利用，必須對氣體收集、提純、回收利用等環節進行監測，以支撐沼氣工程實現高效運行。

通過項目現場與技術人員洽談?wù)託夤こ瘫O(jiān)測解決方案，最終確定使用 1 臺便攜式紅外沼氣分析儀 Gasboard-3200L 和1臺防爆型在線紅外氣體分析儀 Gasboard-3500，其中Gasboard-3500 由東阿縣綠地生物能源科技有限公司委托北京三益能環集成配套，現場安裝。

產品原型

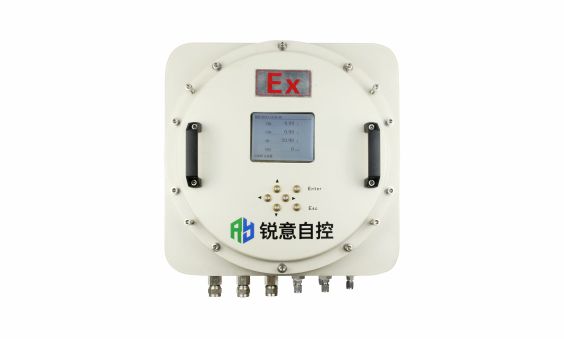

紅外氣體分析儀（防爆型）Gasboard-3500

（點擊查看產品詳情）

防爆式設計，采用國際領先的非分光紅外氣體分析技術及長壽命電化學傳感技術，可同時在線測量 CO、CO2、CH4、C3H8、H2S、O2等氣體的體積濃度。

產品特性

4、測量結果可通過多種輸出接口傳輸?shù)缴霞?jí)集中控制系統，數據管理簡捷。

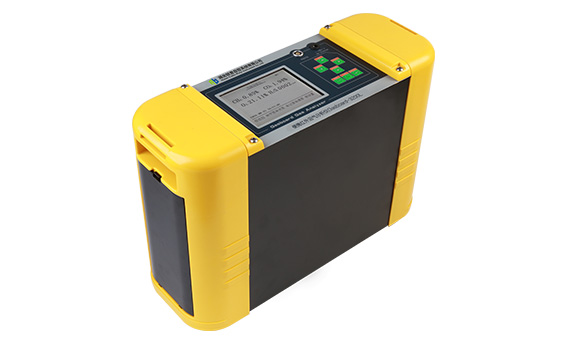

沼氣分析儀Gasboard-3200L

（點擊查看產品詳情）

便攜式沼氣分析儀，可同時測量沼氣中 CH4、CO2、H2S、O2四種氣體體積濃度，易于攜帶，適用于工業現場測試及實驗室氣囊取樣分析，操作簡便，無耗材。

產品特性

1、配套一體化采樣槍，便于攜帶，可同時滿足工業現場和實驗室取樣分析測量需求。

2、全自動分析檢測，相較奧式、色譜等氣體分析技術，具有易操作、無耗材等優勢。

3、軟啟動電源開關，電池電量智能管理，避免儀器在低電量條件下工作。

4、測量結果可通過多種輸出接口傳輸?shù)缴霞?jí)集中控制系統，數據管理簡捷。

紅外氣體分析儀（防爆型）Gasboard-3500主要參數：

測量組分	CO/CO2/CH4/C3H8/O2/H2S
測量原理	NDIR、ECD
測量范圍	CO/CO2/CH4/C3H8:(0~100)%
測量范圍	O2:(0~25)%；H2S：（0~9999）ppm
精度	CO/CO2/CH4/C3H8:±1%FS；O2/H2S:±2%FS
分辨率	0.01%（針對低量程分辨率可達到 1ppm
防爆等級	ExdⅡCT6

沼氣分析儀Gasboard-3200L主要參數：

測量組分	CH4、CO2、O2、H2S
測量原理	NDIR、ECD
測量范圍	CH4:(0~100)%
	CO2:(0~50)%
	O2:(0~25)%
	H2S：（0~9999）ppm
精度	CH4/CO2:±1%FS；O2/H2S:±2%FS
分辨率	CH4/CO2/O2:0.01%；H2S:1ppm
響應時間	T90≤10S（NDIR）

*具體參數請以規格書為準，如需獲取更多技術信息，請聯系：027-81628829或info@gasanalyzer.com.cn

項目實施

技術方案

產品型號	數量	測量組分	測量點
Gasboard-3200L	1	CH4/CO2/H2S/O2	便攜設備
Gasboard-3500	1	CH4/CO2/H2S/O2	脫硫裝置出口

方案價值

本項目采用便攜沼氣分析儀和防爆型在線氣體分析儀，對沼氣工程各個工藝中CH4/CO2/H2S/O2 成分進行監測，為工作人員及時、準確地調節投料出料，掌控脫硫效率，進行工藝調節優化，提高沼氣工程產氣效率，提供了有力參考數據。

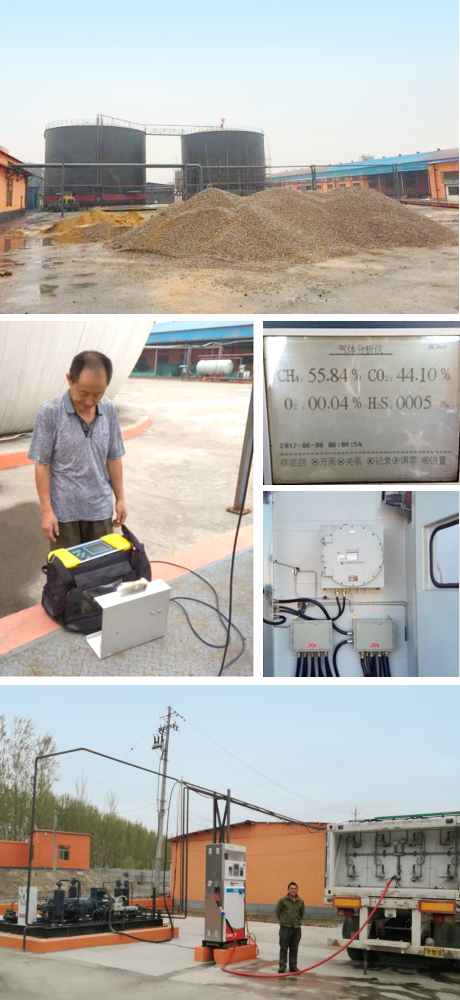

項目現場

沼氣監測-山東聊城大型沼氣工程監測項目
