項目背景

合作背景

近年來，我國摩托車出口量穩定增長，2021年和2022年連續兩年出口量超過1000萬輛，出口業務已成為我國摩托車產業的重要經濟支撐。全球最嚴格的摩托車排放法規——?dú)W5標準已于2020年1月1日開始實施，經過三年疫情之后世界經濟正在逐漸復蘇，符合歐5標準的新型摩托車必將形成新的市場增長點。與歐4標準相比，歐5標準主要變化是增加了非甲烷總烴（NMHC）測試項目、升級了標準試驗循環和大幅降低了排放限值。

項目介紹

當前，我國摩托車制造企業排放試驗室普遍仍然還在使用符合國四標準（與歐4標準相近）的排放測試系統，為了保障出口業務高質量運行，急需對排放試驗設備進行升級改造以滿足歐5標準測試需求。該項目用戶為重慶一大型摩托車與發動機制造企業，擁有數百臺國內先進的摩托車檢測設備，各類生產線近30條，摩托車與發動機年生產能力達到數百萬臺。目前，其CNAS排放試驗室需引入一套適用于摩托車歐5標準的全流稀釋排放測試系統，用于產品測試。

車輛類別	動力系統類別	CO	THC	NMHC	NOx
車輛類別	動力系統類別	mg/km	mg/km	mg/km	mg/km
助力自行車L1e-A	點燃式/壓燃式/混合動力	500	100	68	60
所有其他L類車輛	點燃式/混合動力	1000	100	68	60
L1e-B~L7e	壓燃式/混合動力	500	100	68	60

摩托車歐5排放限值

產品原型

發動機排放測試系統 Gasboard-9801

（點擊查看產品詳情）

Gasboard-9801發動機排放測試系統結合高精度氫火焰離子化檢測技術(HFID)、紫外差分吸收光譜氣體分析技術(UV-DOAS)、非分光紫外氣體分析技術(NDUV)、非分光紅外氣體分析技術(NDIR)、長壽命電化學技術(ECD)與凝結核粒子計數技術(CPC)，同時測量發動機排氣中THC、NOx、CO、CO2、O2等氣體體積濃度及PN顆粒物數量。可為柴油機生產廠商、移動機械制造企業、相關科研部門、檢測機構進行檢測和分析發動機排氣污染物提供完整的系統測試解決方案，以滿足日益嚴格且靈活多變的排放限值需要。

產品特性

1、同時測量THC、NOx、CO、CO2、O2氣體濃度，可擴展測量CH4、NMHC氣體濃度及PN顆粒物數量

2、UV-DOAS技術直測NO，NDUV技術直測NO2，無需轉化爐，后期免維護?？蛇x配化學發光氣體分析技術(CLD)測量NOx

3、高精度HFID技術測量THC濃度

4、操作簡單，支持發動機排氣污染物的比排放量自動計算顯示

5、內置鍵盤，一體化設計，方便操作

6、測量精度高，性能達到進口設備標準

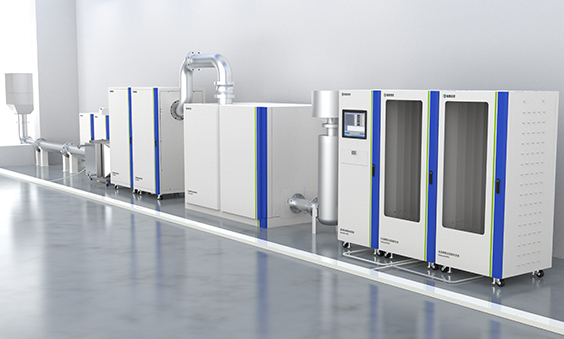

發動機排放全流稀釋定容采樣系統(CVS) Gasboard-9802

（點擊查看產品詳情）

系統由主文丘里管柜、采樣控制柜、氣袋、風機、稀釋通道、過濾器等部件構成，穩定性好且精度高。與發動機排放測試系統Gasboard-9801結合使用，可實現對車輛及發動機排放氣體稀釋、采樣、分析一體化操作，方便快捷。操作界面采用圖形化設計，方便易用的同時也支持實時數據的顯示、分析及測試報告的自動生成等功能。

產品特性

1、精度高，系統誤差小于2%

2、模塊化設計，便于集成、維護及升級

3、多種總排氣流量檔產品可選，適用于不同排量的發動機

4、性能可靠，滿足國六階段、非道路國四階段、及摩托車國四階段標準要求

*具體參數請以規格書為準，如需獲取更多技術信息，請聯系：027-81628829或info@gasanalyzer.com.cn

項目實施

技術方案

Gasboard-9801發動機排放測試系統關鍵性能指標
CO2和CO分析儀	原理：NDIR
	量程：0-0.1~6%（CO2）；0-10~1000ppm（CO）
	漂移：≤1%滿量程/24h
	準確度：≤2%讀數或0.3%滿量程
NO和NO2分析儀	原理：CLD
	量程：0-10~200ppm
	漂移：≤1%滿量程/24h
	準確度：≤2%讀數或0.3%滿量程
THC和CH4分析儀	原理：HFID
	量程：0-10~3000ppm
	漂移：≤1%滿量程/24h
	準確度：≤2%讀數或0.3%滿量程
氣體分割器	精度：≤0.5%設定值
主控軟件	用于協調控制排放試驗所有系統及數據采集與分析
司機助軟件	滿足輕型車、重型車和摩托車等標準工況要求

Gasboard-9802全流稀釋定容采樣系統關鍵性能指標
系統精度	< ±2%
稀釋排氣流量	1 m3/min、2 m3/min和4 m3/min（3個文氏管，可任意組合）
氣袋取樣流量	3L/min和 6L/min（2個文氏管，可任意組合）
文氏管流量的瞬時精度	< ±2%
工作電源	380VAC 3相50Hz
通訊方式	RS-232/485/TCP

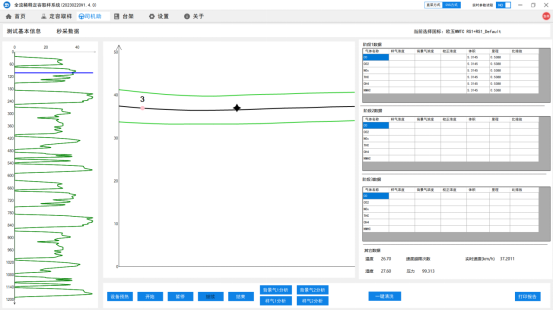

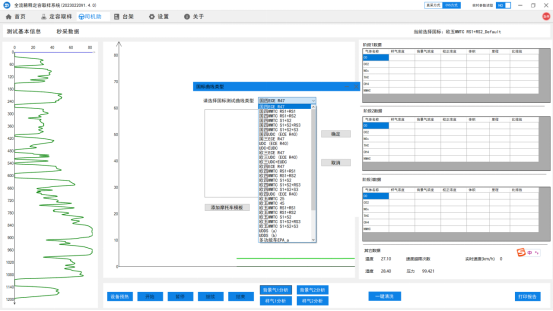

軟件功能

方案價值

四方儀器Gasboard-9801發動機排放測試系統與Gasboard-9802全流稀釋定容采樣系統(CVS)的采用，為用戶的摩托車及發動機性能研究提供了符合實驗室標準工況以及歐5排放測試標準的硬件支持，在用戶后續的產品研發與測試工作中將起到數據支撐與質量保障的作用。

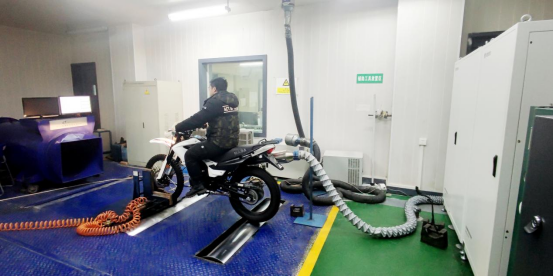

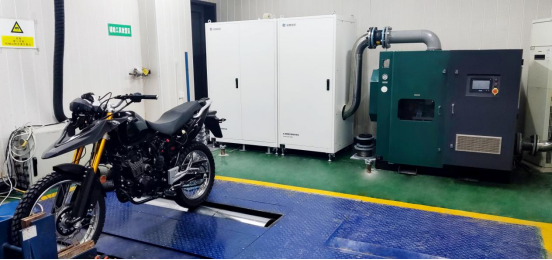

項目現場

發動機實驗室排放檢測-大型摩托車廠實驗室排放測試項目
